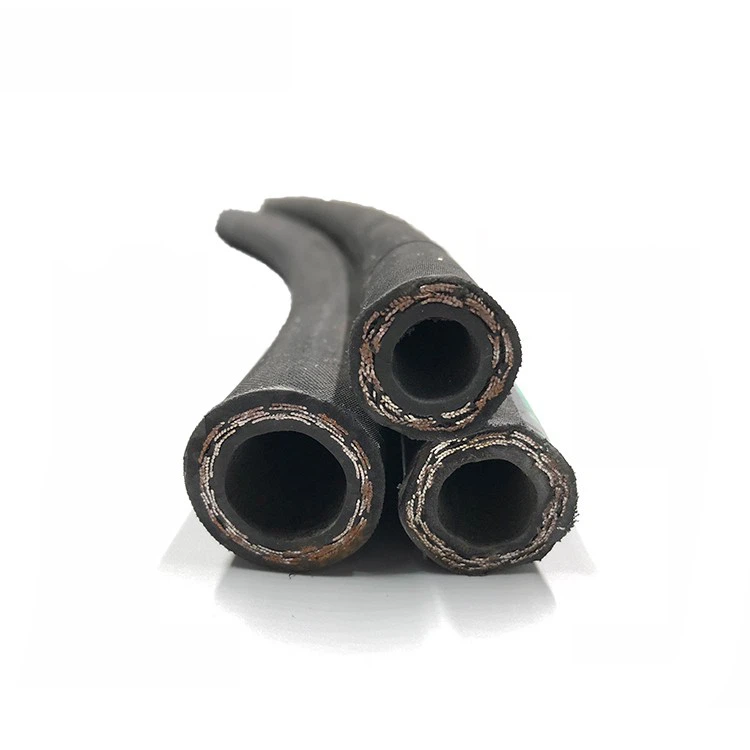

3 8 خرطوم هيدروليك
مادة المنتج: مطاط النتريل الاصطناعي/الأراميد + سلك فولاذي
درجة الحرارة: -40 درجة (104) إلى 100 درجة (+212℉)
لون المنتج: الأزرق والأحمر والبرتقالي والأسود قبول تخصيص اللون
حجم المنتج: انظر أدناه ورقة المواصفات كما تقبل تصميم OEM
الأنبوب الداخلي:مطاط النتريل الاصطناعي المقاوم للزيت
تعزيز:طبقتين من أسلاك الفولاذ مضفرة
غطاء:مطاط صناعي مقاوم للزيت والطقس
طلب:خطوط هيدروليكية-عالية الضغط. يفي أو يتجاوز متطلبات الأداء SAE 100R2AT لـ EN853 2SN. للأنظمة الهيدروليكية ذات الضغط العالي في الصناعة والزراعة.
سطح:سطح ملفوف، سطح أملس
نطاق درجة الحرارة:40 درجة (-104 ℉) إلى 100 درجة (+212 ℉)
| ساي 100 آر 2 أت | |||||||||||
| رمز العنصر | الحجم المتري | حجم بوصة | حجم داش SAE | I.D | التعزيزW.D | O.D | W.P | B.P | |||
| (مم) | (مم) | (مم) | |||||||||
| مم | بوصة | اندفاعة | دقيقة | الأعلى | دقيقة | الأعلى | الأعلى | الآلام والكروب الذهنية | رطل لكل بوصة مربعة | الآلام والكروب الذهنية | |
| R2-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 35.0 | 5250 | 140.0 |
| R2-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 35.0 | 5250 | 140.0 |
| R2-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 29.7 | 4455 | 119.0 |
| R2-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 28.0 | 4200 | 112.0 |
| R2-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 24.5 | 3675 | 98.0 |
| R2-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 19.2 | 2880 | 77.0 |
| R2-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 15.7 | 2355 | 63.0 |
| R2-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 14.0 | 2100 | 56.0 |
| R2-32 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.2 | 45.6 | 49.6 | 11.3 | 1695 | 45.5 |
| R2-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 8.7 | 1305 | 43.5 |
| R2-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 7.8 | 1170 | 31.5 |
| إن 853 2SN | |||||||||||
| رمز السلعة | الحجم المتري | حجم بوصة | حجم داش SAE | I.D | التعزيزW.D | O.D | W.P | B.P | |||
| (مم) | (مم) | (مم) | |||||||||
| مم | بوصة | اندفاعة | دقيقة | الأعلى | دقيقة | الأعلى | الأعلى | الآلام والكروب الذهنية | رطل لكل بوصة مربعة | الآلام والكروب الذهنية | |
| 2SN-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 |
| 2SN-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 6000 | 160 |
| 2SN-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5250 | 140 |
| 2SN-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4950 | 132 |
| 2SN-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 27.5 | 4125 | 110 |
| 2SN-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25.0 | 3750 | 100 |
| 2SN-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 |
| 2SN-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 |
| 2SN-31 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 |
| 2SN-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 9.0 | 1350 | 36 |
| 2SN-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1200 | 32 |
المزايا والخصائص الأساسية
1. مقاومة الضغط المتميزة والسلامة الهيكلية
طبقة مزدوجة من الأسلاك الفولاذية المضفرة-عالية القوة-: باعتبارها الطبقة المعززة الأساسية للخرطوم الهيدروليكي، فإن الهيكل العظمي المضفر المكون من طبقتين من الأسلاك الفولاذية عالية القوة-الطبقتين-يوفر مقاومة ممتازة للصدمات ومقاومة التعب النبضي، ويمكن أن يتحمل ضغط العمل المتوسط بشكل موثوق.
مقاومة ممتازة للزيت: تتمتع الطبقة الداخلية من المطاط الصناعي -المدمجة بمقاومة متميزة لمختلف الزيوت الهيدروليكية وزيوت التشحيم وزيوت الوقود وسائل التبريد، مما يمنع الفشل الناتج عن تورم الجدار الداخلي أو التآكل، ويضمن التدفق النقي للسوائل الهيدروليكية.
طبقة مطاطية خارجية مقاومة للتآكل-والطقس-: تتميز الطبقة الخارجية المصنوعة من المطاط الأسود الناعم أو النسيجي-بقدرات ممتازة على مقاومة-التآكل، ومقاومة-العوامل الجوية، ومقاومة-الأوزون، مما يحمي تقوية جديلة الأسلاك الداخلية من التلف الميكانيكي التأثيرات البيئية.
2. مرونة ممتازة وسهولة في الاستخدام
نصف قطر انحناء جيد: بالمقارنة مع الخراطيم السلكية ذات الأربع طبقات-من نفس تصنيف الضغط (مثل R12)، فإن خراطيم 2SN أكثر مرونة، وسهلة التركيب، ويتم توصيلها بالأسلاك في مساحات المعدات المدمجة، وتقلل من إجهاد التثبيت.
تصميم خفيف الوزن: يحقق هيكله الوزن الخفيف مع ضمان القوة، وتسهيل النقل وتكامل النظام، والمساعدة في تقليل الوزن الإجمالي للمعدات.
3. ارتفاع تكلفة الأداء والاقتصاد
تعد الخراطيم الهيدروليكية 2SN واحدة من أكثر الخيارات الاقتصادية لتطبيقات الضغط المتوسط-. إنه يوفر الأداء الموثوق به وعمر الخدمة الطويل الذي تتطلبه مواصفات الخراطيم الهيدروليكية بتكلفة معقولة، مما يتحكم بشكل فعال في ميزانية الصيانة والاستبدال.
4. التوافق والتطبيق على نطاق واسع
يتوافق هذا الخرطوم تمامًا مع عمليات التصنيع القياسية لتركيبات الخراطيم وتجميعات الخراطيم المستندة إلى SAE 100R2، ويمكن تصنيعه بسهولة في مواصفات مختلفة لتجميع الخراطيم الهيدروليكية لتلبية متطلبات الاتصال للمعدات المختلفة.
